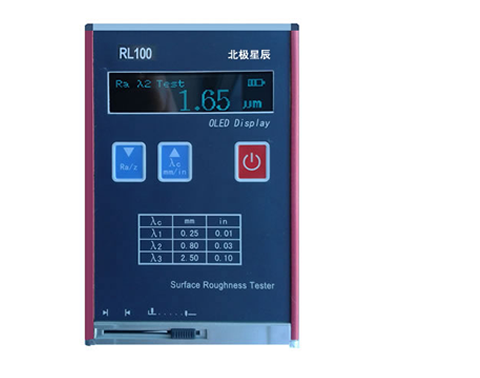

粗糙度仪RL100

  • 全部
  • 产品特点
  • 技术参数
  • 资料下载
  • 工作原理
  • 操作视频
  • 保养保修
  • 应用领域

优点:
用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体,使其达到高度集成化;任意选择Ra、Rz、Rq、Rt测量参数;不仅可以测量外圆、平面、锥面,还可测长宽大于80×30mm的沟槽。

功能特点:
采用高速DSP处理器进行数据处理和计算,测量和运算速度极大提高。显示液晶采用流行的OLED显示屏,高亮度,无视角,宽温度,适合各种场合使用。
采用锂离子充电电池,可长时间工作,无记忆效应,可边充电边工作,充电时间短,电池寿命长。
使用通用的USB接口进行充电和通讯。采用专用的充电器或计算机的USB口进行充电,方便快捷。
点阵液晶显示,界面提示信息丰富。
实时监测锂电电池电量并显示,及时提醒用户进行充电并具有充电进度提示。
自动关机功能以及低功耗软硬件设计使仪器工作时间超长,适合各种现场使用。
传感器测头具有保护门,有效的保护了传感器测头,保证了测量的精度。

工作原理:
当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时,其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移,再通过传感器将位移变化量转换成电量的变化,将该电信号进行放大,滤波,经A/D转换为数字信号,再经DSP处理,计算出Ra、Rz值并显示。

技术参数:
测量参数(μm ):Ra、Rz、Rq、Rt
行程长度(mm):6
取样长度(mm):0.25 ,0.80 ,2.50
评定长度(mm):1.25 ,4.0 ,
测量范围(μm ):
Ra、Rq:0.05 ~ 10.0
Rz、Rt:0.1 ~ 50
示值误差:±15%
示值变动性: <12%
传感器触针针尖圆弧半径及角度:
针尖圆弧半径:10 μm±1 μm
传感器触针静测力及其变化率:
触针静测力:≤ 0.016N
测力变化率:≤ 800N/m
传感器导头压力:≤ 0.5N
电池:3.7V锂离子电池
外形尺寸:106 mm×70 mm×24 mm
重量:200g
工作环境条件:
温度:-20℃~40℃
相对湿度:<90%
使用环境:周围无振动、无腐蚀性介质

日常维护与保养:
避免碰撞、剧烈震动、重尘、潮湿、油污、强磁场等情况;
每次测量完毕,要及时关掉电源,以保持电池能量,并应及时对电池进行充电;
传感器是仪器的精密部件,切记精心维护。每次使用完毕,要将仪器的保护盖轻轻盖好。避免对传感器造成剧烈的振动;随机标准样板应精心保护,以免划伤后造成校准仪器失准。

标准配置:



粗糙度仪主机 1个

多刻线校准样块 1个

支架 1个

充电器 1块

数据线 1根

说明书 1份

合格证 1份

保修卡 1份
