多通道超声探伤仪
通道数为4的倍数，通道总数可以任意多。
探头类型： 单晶探头、双晶探头、穿透探头
支持外接信号触发
数据采样频率：100MHZ
重复频率： (50-5000)Hz
发射频率： (0.2~20)MHz广泛地应用在制造业、钢铁冶金业、金属加工业、钢轨、钢管、棒材、板材等需要缺陷检测和质量控制的领域。
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
概述：
多通道超声波探伤仪是一款多通道、分布式、模块化的精密检测仪器，它采用国际先进的集成电路技术及网络技术，其各项性能指标均达到或超过国际先进水平，能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。
本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、钢轨、钢管、棒材、板材等需要缺陷检测和质量控制的领域。
通道数为4的倍数，通道总数可以任意多

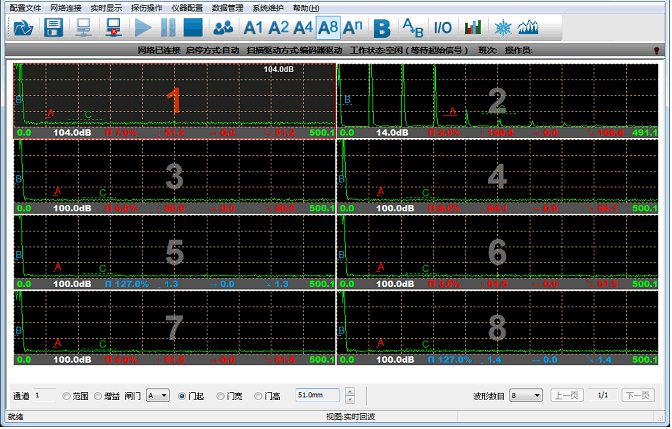

8通道显示界面

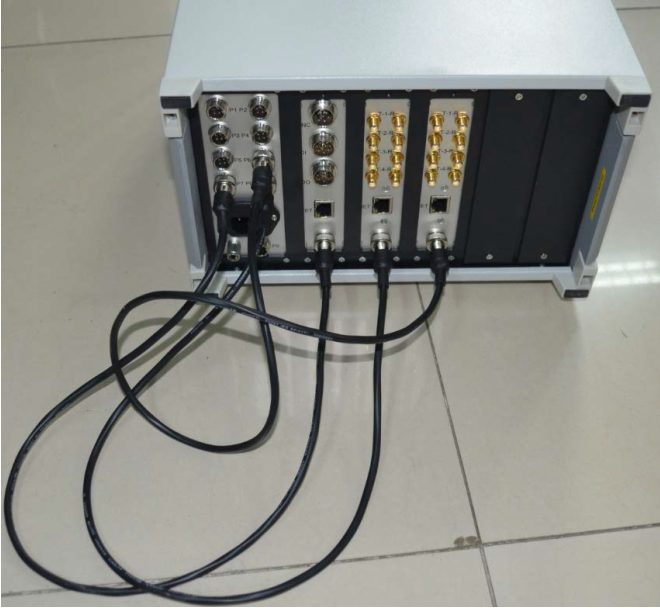

BSN-8U八通道超声探伤仪 探头接线图
功能特点
总体构成模块化，各模块可独立工作，维护方便。
监控软件和仪器之间通过网络进行连接，监控软件对检测数据进行分析，生成探伤报告及历史记录。
仪器摒弃了传统的工控机插卡式结构，没有硬盘，无内存插槽，可以在频繁振动的现场稳定工作。
支持多种探伤方案，支持在线探伤及离线探伤，自动启停及手动启停，时间驱动及编码器驱动等。
支持多种探头，包括直探头、斜探头、双晶探头等，发射脉冲幅度600V, 脉冲宽度可调节。
采用高分辨率AD转换器，采样速度100MHz，波形高度保真。
采用硬件滤波的方式，对干扰噪声进行快速有效滤除。
更大的检测范围，对钢进行检测时，零界面入射的纵波可实现4000mm内检测范围连续调节。
每个闸门可以禁用或启用，门位、门宽、门高任意可调，工作闸门可选择设置进波报警或失波报警。
技术参数
检测范围： (0~4000)mm
重复频率： (50~5000)Hz*4
工作频率： (0.2~20)MHz
声速范围： (1000~15000)m/s
采样深度： 500点/通道
动态范围： ≥36dB
垂直线性误差： ≤2.5%
水平线性误差： ≤0.1%
分 辨 力： >40dB(5P14)
灵敏度余量： >65dB(深200mmФ2平底孔)
电噪声电平： ≤8%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门、跟踪门；
标准配置
名称 数量
探伤主机(机箱+功能模块)
其中，功能模块包括：
1个系统电源模块；
1个数字量输入/输出模块；
2个AD模块； 1台
探伤软件 1套
网络交换机 1只
电源适配器 1只
网线 4条
模块电源线 3条
探伤主机电源线 1条
随机资料 1份
通道数为4的倍数，通道总数可以任意多。
探头类型： 单晶探头、双晶探头、穿透探头
支持外接信号触发
数据采样频率：100MHZ
重复频率： (50-5000)Hz
发射频率： (0.2~20)MHz
检测范围： (0~4000)mm
重复频率： (50~5000)Hz*4
工作频率： (0.2~20)MHz
声速范围： (1000~15000)m/s
采样深度： 500点/通道
动态范围： ≥36dB
垂直线性误差： ≤2.5%
水平线性误差： ≤0.1%
分 辨 力： >40dB(5P14)
灵敏度余量： >65dB(深200mmФ2平底孔)
电噪声电平： ≤8%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门、跟踪门；
本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、钢轨、钢管、棒材、板材等需要缺陷检测和质量控制的领域。
