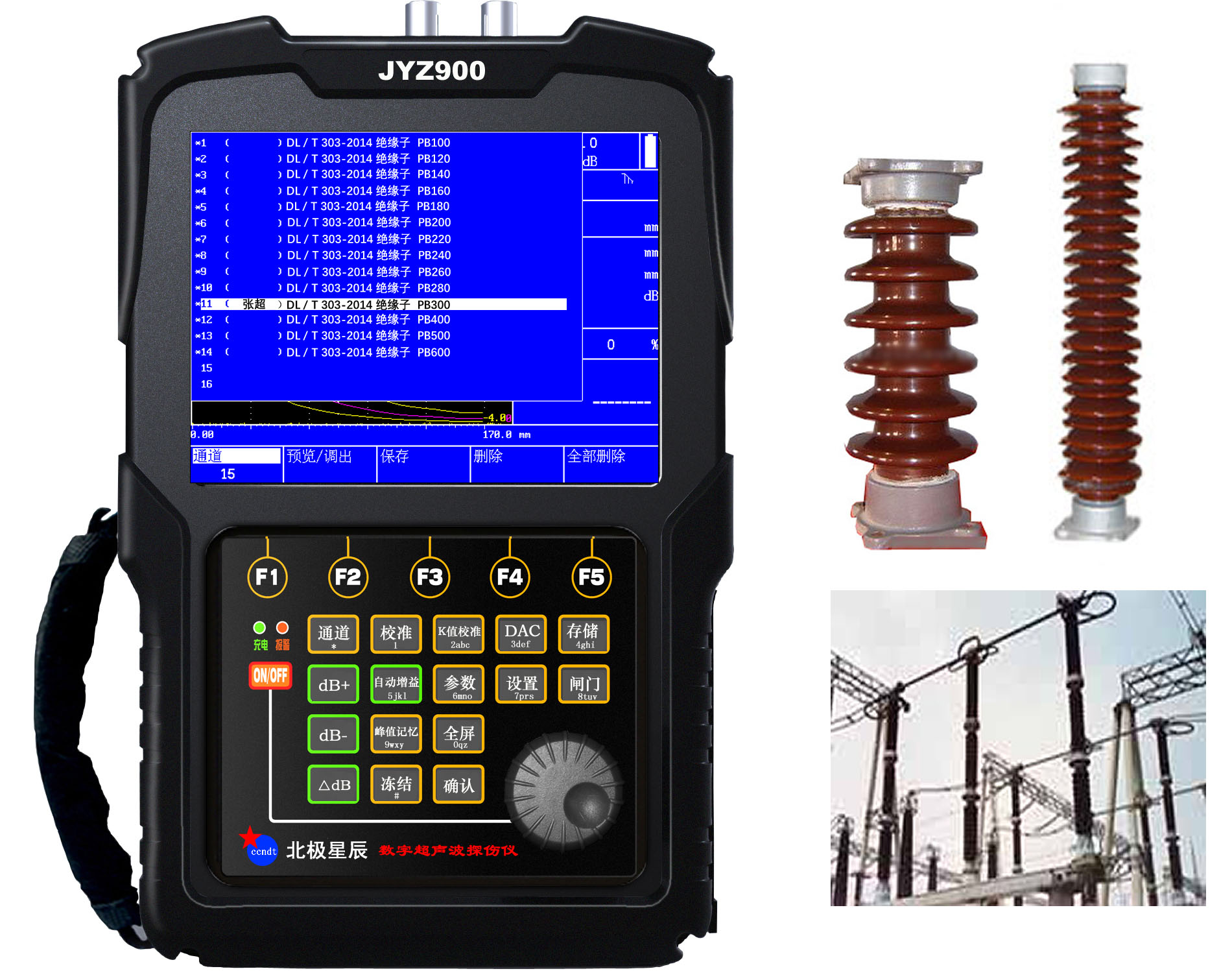

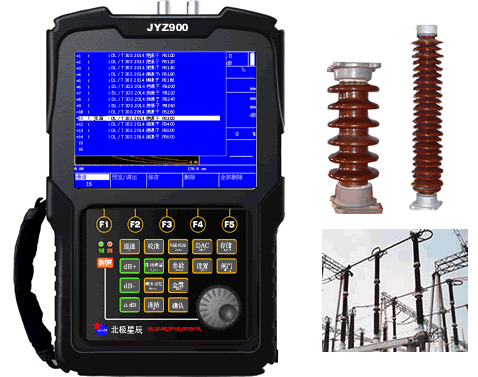

JYZ900绝缘子探伤仪

JYZ900绝缘子探伤仪
  • 全部
  • 产品特点
  • 技术参数
  • 资料下载
  • 工作原理
  • 操作视频
  • 保养保修
  • 应用领域

JYZ900绝缘子探伤仪

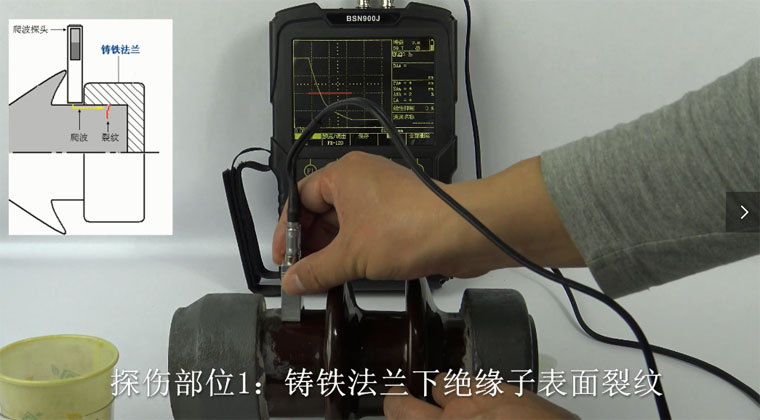

绝缘子探伤的六个检测场景










自动化功能
●自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;
●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
●自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;
●自动增益:自动将波形调至屏高的相应百分比(如80%),大大提高了探伤效率;
●自动φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
●自动DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;
●自动计算回波参数
放大接收
●硬件实时采样:150MHz,波形高度保真
●闸门信号:单闸门、双闸门,峰值或边缘读数
●增益调节:手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节。
探伤功能
曲线包络和波峰记忆:实时检索并记录缺陷最高波
φ值计算:直探头锻件探伤找准缺陷最高波自动换算
动态记录:实时动态录制波形,并可存储、回放
缺陷定位:实时显示水平值L、深度值H、声程值S
缺陷定量:实时显示SL、EL、GL、RL定量值
实时显示孔状缺陷Φ值
缺陷定性:通过波形,人工经验判断
曲面修正:曲面工件探伤,修正曲率换算
B型扫描:实时扫查,描述缺陷横切面
声光报警
●闸门报警:进波报警、失波报警
●DAC报警:自由设置SL、EL、GL、RL报警
数据存储

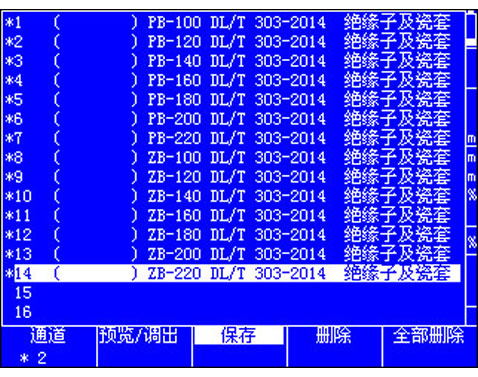

●100个探伤通道,存储预先调校好各类探头与仪器的组合参数,自由输入任意行业探伤标准,方便存储、调用、与计算机通讯
●存储500个探伤波形,实现存储、调出、与计算机通讯传输。
时钟记录
实时探伤日期、时间的跟踪记录,并存储
控制接口
高速USB2.0接口与计算机通讯
屏幕保护
待机时可关闭屏幕或显示字幕,省电并延长使用寿命

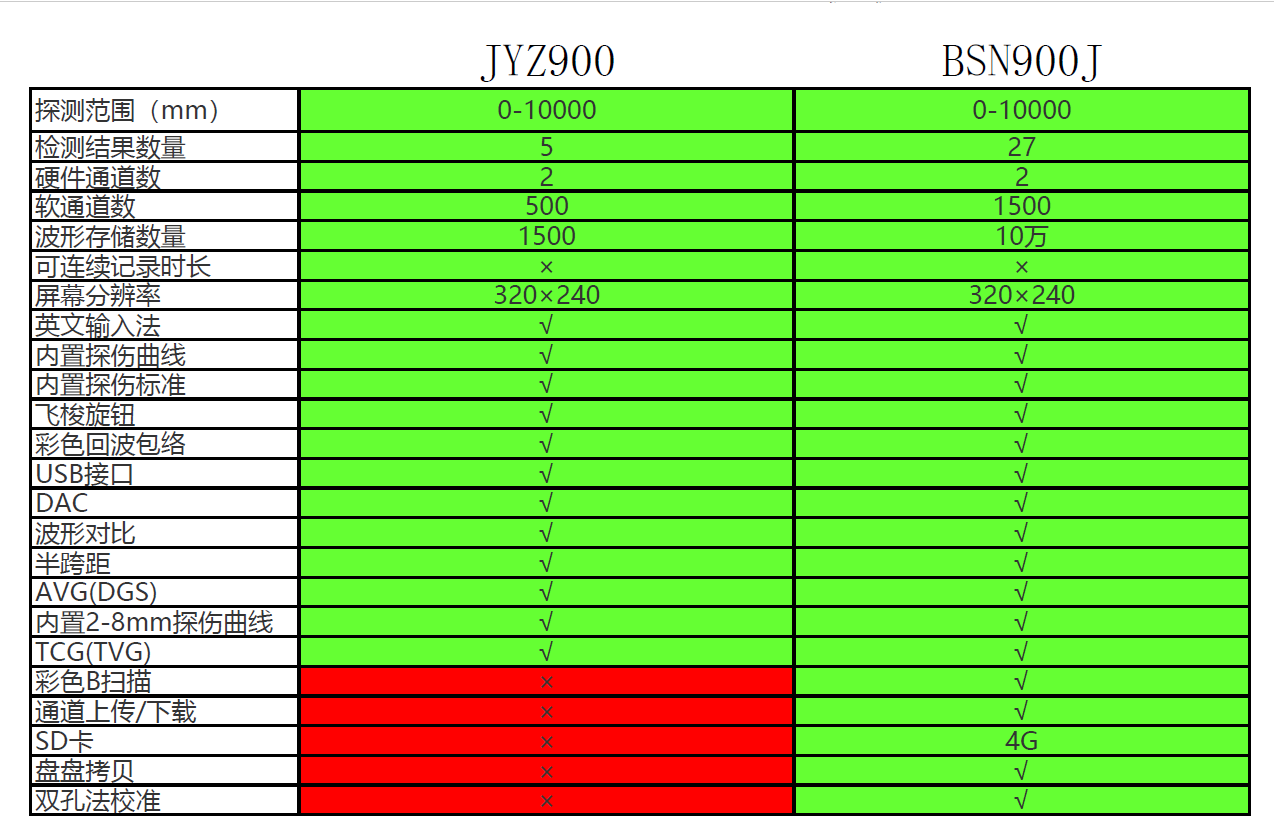

技术参数

扫描范围:

零界面入射~10000mm钢纵波

工作频率:

0.2MHz~20MHz

垂直线性误差

2.5%

水平线性误差

0.1%

灵敏度余量

65dB(深200mmΦ2平底孔)

分辨力

42dB5N14

动态范围

36dB

噪声电平:

8%

硬采样频率

150MHz

重复发射频率

100~1000HZ

声速范围

100~20000m/s

工作方式

单晶探伤、双晶探伤、穿透探伤

数字抑制

080%,不影响线性与增益

工作时间

连续工作7小时以上(锂电池)

环境温度

-2070)℃(参考值)

相对湿度

2095%?RH

外型尺寸

210×150×45mm














JY-B试块



绝缘子探伤仪

标准配置

1BSN900J主机      1

2.专用探头         14个(或20个)

3.电源适配器       1

4.锂电池组         1

5. BNC电缆          2

6. 产品包装箱       1

7. 使用说明书       1

8. 合格证、装箱卡、保修卡  1

9. PC超声波探伤仪通讯软件  1套

10. 专用标准试块           1块
